2017-10-16

導電ペーストを作りたい

はんだ付けに飽きた

チップ抵抗だのチップLEDだの研究室の雑用で付けまくっていると

「あ～、はんだとかもうやりたくねぇよぉ～(VC.杉田智和)」てな感じで飽き飽きする。

その時に思い出したのが2016年にやっていた Maker Faire Tokyo で導電ペーストなる

物があった。そいつはペンのように線を引くだけで回路を作る事が出来る素晴らしい

物だが、如何せん高かった。

高いなら作ればいいじゃない

思いついた物をとりあえず試してみた。

エポキシ系接着剤に銅粉、亜鉛粉、伸ばしやすく乾きやすいようにアセトンを混ぜて

テスターで測ってみた。

が、なんも流れない。

原因は、金属粉の周りに隙間なくエポキシがコーティングされてしまい

絶縁状態になっていると考えられる。

薄く薄く、シャバシャバに

エポキシがダメだったので、業務用合成のりに変更。

金属粉も銀粉に、アセトンが勿体なかったので無水エチルアルコールに総変更。

・・・・・。

おお、流れた。抵抗値80Ω ±20Ω 程度で良好。

でも、銀粉高い。だから鉛筆の芯を削った物で代用。

まぁ、高くなることは分かっていたけれども約130Ωとは。

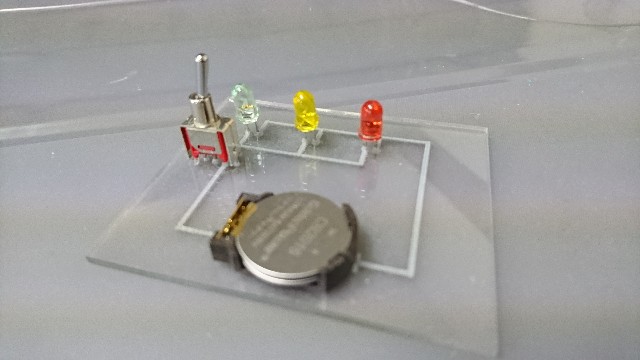

それでもLED点灯程度の回路ならば問題ない。

f:id:Canninet:20171016131034j:plain

問題点

抵抗値が高く変動が大きいため精密回路や電位差で動く回路には使用できない。

使えないこともないが、おすすめは出来ない。

あと、はんだ付けが面倒臭いからという理由で作ったのに後片付けが面倒臭い。

つまり、おとなしくはんだ付けしていろって事。

______________________________________________________________________

こんな雑な感じになってしまいましたが、興味のある方はぜひ試してみて下さい。

成功したり高精度なものが出来たら教えていただけると幸いです。

2017-03-29

スネークの銃携帯方法に憧れて...

MGSの武器の携帯について

今までのスネーク達は

のように武器スロットから選択し構えた時のみ表示されていた.

しかしついに, MGSVより

と,腰に携帯するようになった.

.....ねぇ,やってみたいじゃん? 便利そうじゃん?

作っちゃうじゃん

腰にぶら下げている方法がさっぱり分からなかったが, フックか何かで腰に固定していると仮定して銃とベルトにアタッチメントを作って見た.

と, こんな感じでフックとレールをそれぞれ作った.

まだプロトタイプで今回は鋳造品だが, 次は切削で作り表面処理も行おうと考えている. (めんどくさかったので, 表面処理はほぼせず, 塗装も一部のみ)

こいつを使用した感じが,

と, しっかり固定されている.

脱着も慣れればスムーズに行えて非常に便利だし, 固定状態で走ったり (マガジンだけ邪魔) 匍匐 (かなり邪魔で銃が傷だらけに...) も問題なくそこに固定されている.

という事で, 今回の試作品はとても良いものが出来たと自負できる.

生産手順が簡略化されたらshop垢で売ろうかな...とか考えてみたり....

画像拝借

https://www.youtube.com/watch?v=ehFPJHhr7z4

https://gameisbest.jp/archives/4342

2017-01-24

小物入れを作るお話

小物入れ

前からインテリアにも使える小物入れが欲しいと考えていたのだが,自分の部屋は統一性が如何せん無い.　そこで部屋の半分を占めるサバゲ装備に合わせた小物入れを作る事にした.

形

小物入れの形をはじめに決めるのだが,アモケースだとすでに小物入れとして成立してしまっている.　自分が作りたいのは別の用途のものを小物入れにしたい.

12.7×99mm NATO弾

これにしよう.　これ作って中を小物入れにする.　M82とかに使われる弾だ.

Rifle cartridge comparison.jpg - Wikipedia

一番左の奴だ.

制作

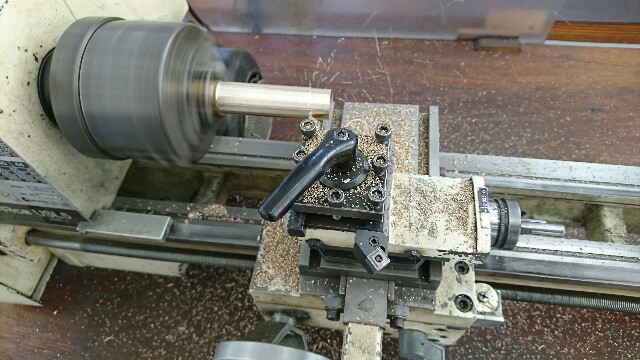

制作と言っても薬莢部をただ旋盤で真鍮を切削するだけの簡単なお仕事.　弾頭部はベリリウム銅を鋳造で鋳れるだけ.
f:id:Canninet:20170124232819j:image

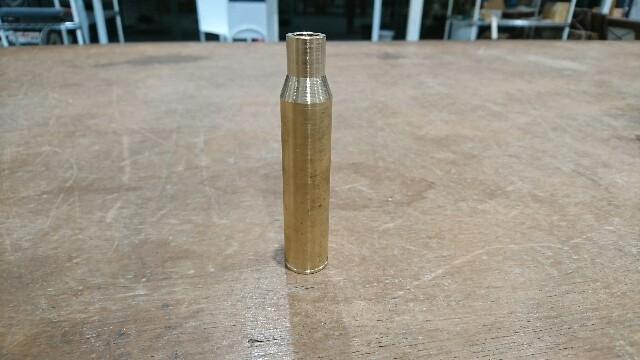

ざっと削って,
f:id:Canninet:20170124232843j:image

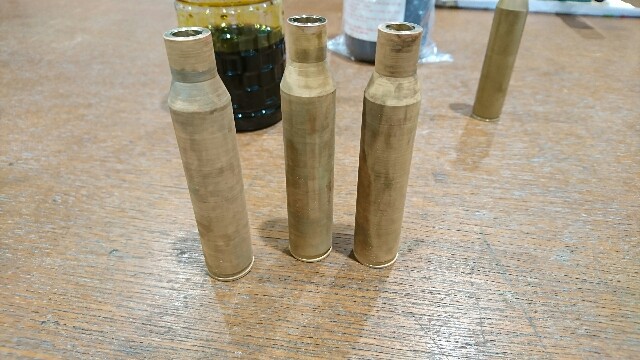

第二塩化鉄で薄く黒染め.
f:id:Canninet:20170124232855j:image

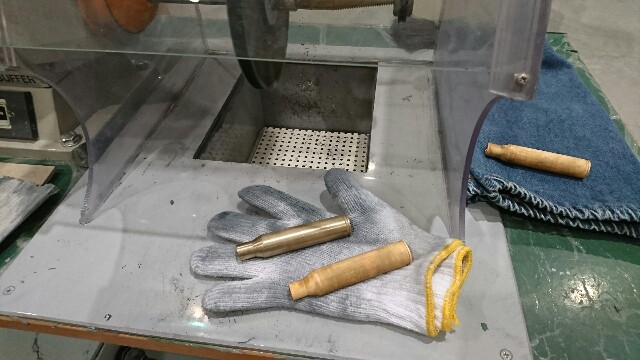

バフをかけて,
f:id:Canninet:20170124232909j:image

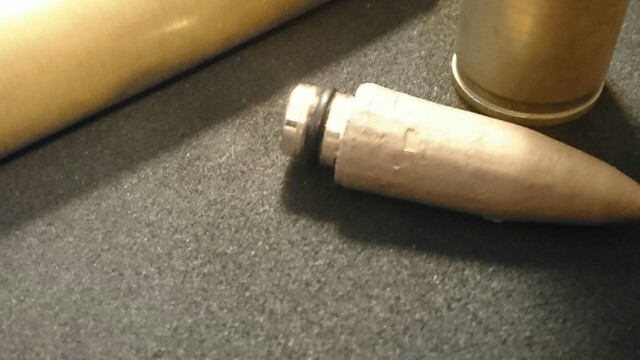

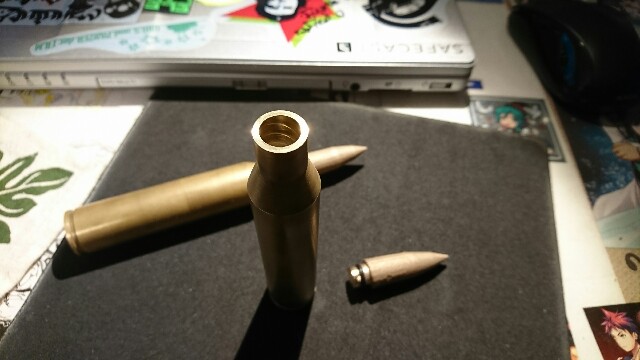

弾頭はサンドブラスターで艶消しにしてシリコンコート.　口にOリングでねじ込む形に.
f:id:Canninet:20170124232954j:image

f:id:Canninet:20170124232943j:plain

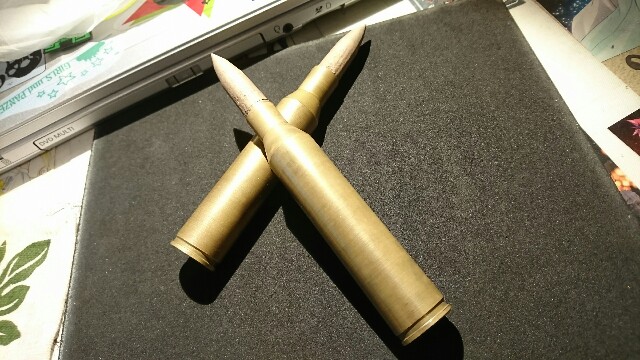

どーん
f:id:Canninet:20170124232959j:image

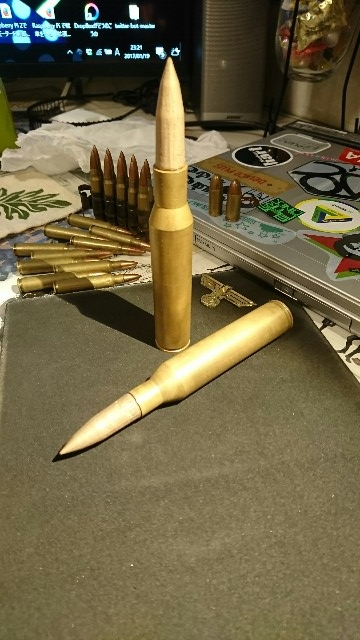

ばーん

f:id:Canninet:20170124233400j:plain

感想

ビンテージ風で作ったはいいがピカピカが欲しいので作り直すと思う.　それと,作っておいてなんだが小っちゃい.　これ自体がすでに小物.　次は5.56x45mm NATO弾でピルケースを作るかどうか.

2016-12-23

pDC_LTの前説的な奴

これはPDCAdventCalendar23日目の記事です. 昨日はid:eraiza2580 さんのでした.

pDC_LTの前説

LTの内容はLTまで取っておくとして, ここでは発表内容に至った過去の話をしよう.

PS4で遊んでいたら本体の上にあった水筒に目が留まった.

そうだ, ガスボンベ作ろう.

どうせ作るなら炭酸ガスサーバーにしてしまおうという事で, お手製ミドボンを作ることにした.

炭酸ガスを水に溶かす条件として

0.3Mpa以上
対象物を冷やす

程度の条件で出来るようなので, ガス圧に耐えられるものを作るだけ.

細かい制作内容は省略して, 形になったものがこちら

f:id:Canninet:20161223175932j:plain

ガス圧メーターにコック, 耐圧ウレタンチューブ, PTチーズ etc.

とりあえず, 形になったかな

ガスを溶かす側の容器も耐圧容器でないと危ないので, 炭酸が入っていたペットボトルにマイクロカプラを付けておく.

f:id:Canninet:20161223180015j:plain

これでOK. あとは, 容器内で炭酸ガスを発生させれば良いと.

ざっくりと, 500ccの水に対し, クエン酸 4.3g, 炭酸水素ナトリウム 5.7g で

GV3.0 の炭酸水ができる.... らしい

まぁ, やってみた結果, うまくいったので, 金の無駄にならなくてよかった.

このボンベをきっかけにLTで話す内容に至る, という事で本番を楽しみに

(ゆるーく発表は眺めてもらえると助かる)

参考

https://matome.naver.jp/odai/2138371367523092201

2016-12-20

戦車日記01

これはPDC Advent Calendar 201618日目の記事です．
前々日はepcnt19さん(id:epcnt19)による，ブロックチェーン基盤に関するポエム - //あとで書くでした．

戦車日記とは

この日記は,戦車ラジコンを作るためのメモ.

作ろうと思ったのは

最近ガルパンが流行っているからか, Twitterで戦車ラジコンを作っている方がいて, 欲しいな～と思うのだが, 作っている人はだいたい1/32サイズで(例外で1/1を作っている人がいるが)プラモデルをラジコン化しているので, それはなんかつまらんでしょ～と思うので, 1/16サイズをフルスクラッチで作ろうと思い立った.

構想
